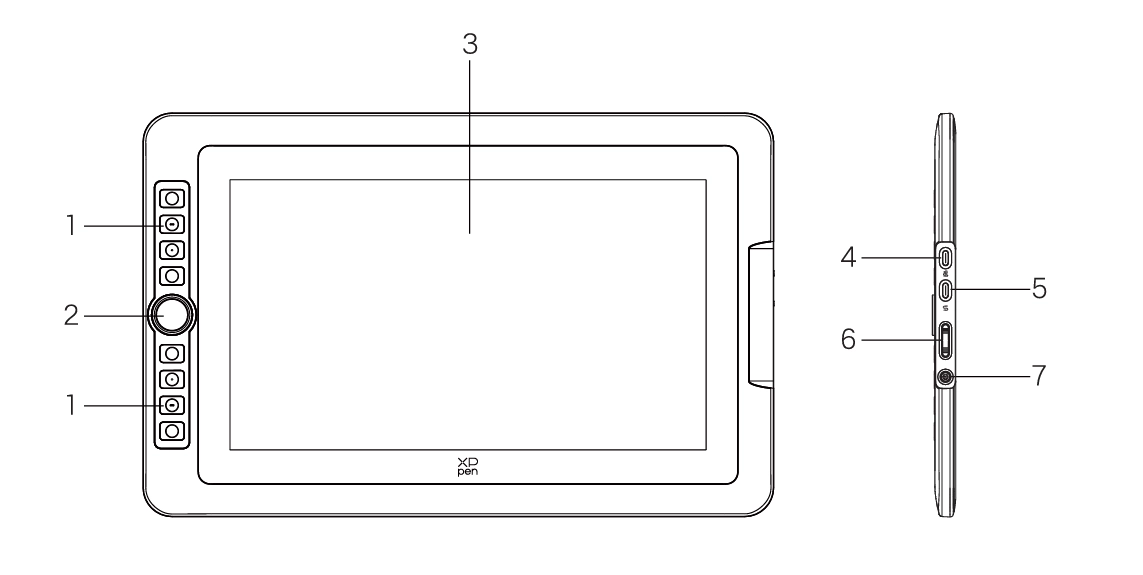

Artist Pro 13.3 Pro V2

1.快速鍵

2.滾輪

3.顯示/工作區域

4.USB-C to USB-A介面

5.全功能USB-C介面

6.亮度+ / -按鍵

7.電源鍵/指示燈

接通電源，藍色恆亮

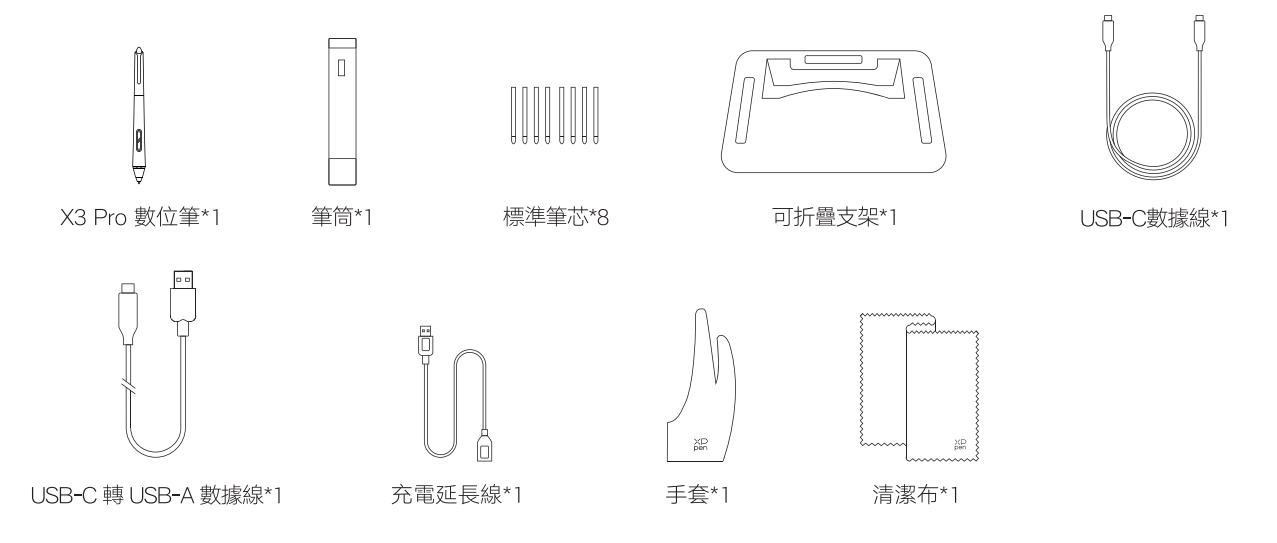

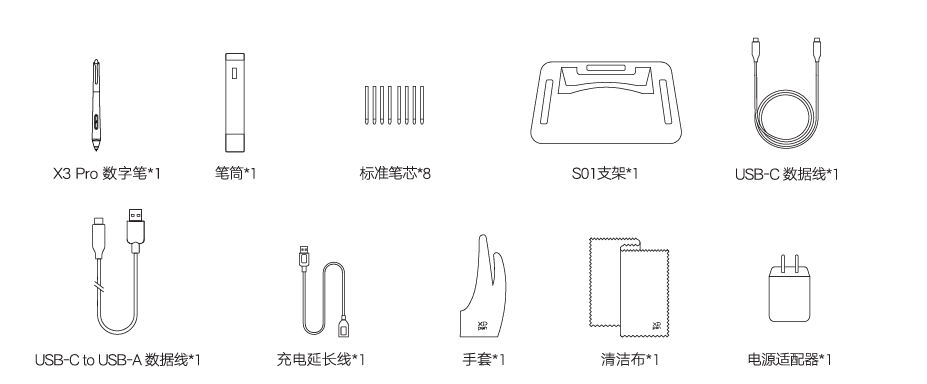

X3 Pro 數位筆*1

筆筒*1

標準筆芯*8

支架*1

USB-C數據線*1

USB-C to USB-A 數據線*1

充電延長線*1

手套*1

清潔布*1

*清單僅供參考，請以收到的實物為準。

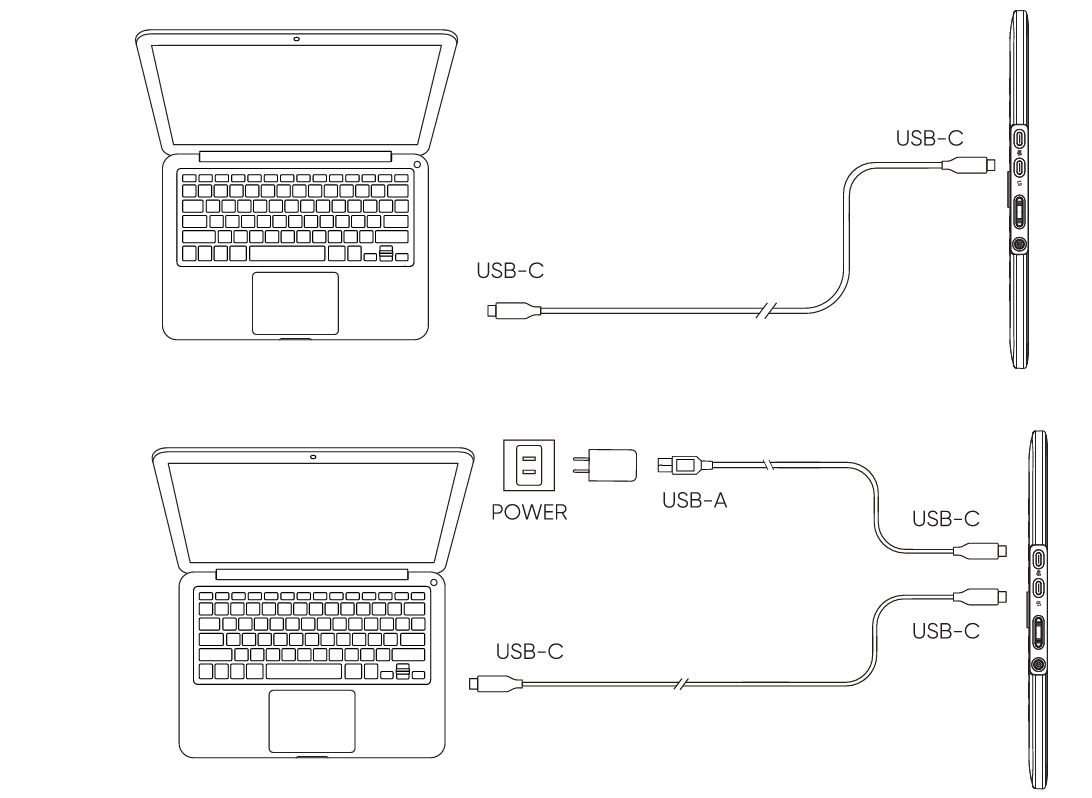

使用USB-C 數據線分別連接至電腦及繪圖顯示器端的全功能USB-C介面。

*您的電腦必須配備全功能USB-C埠（支援影像輸出）。

*若不確定，請查閱電腦規格或聯繫製造商確認。

undefined

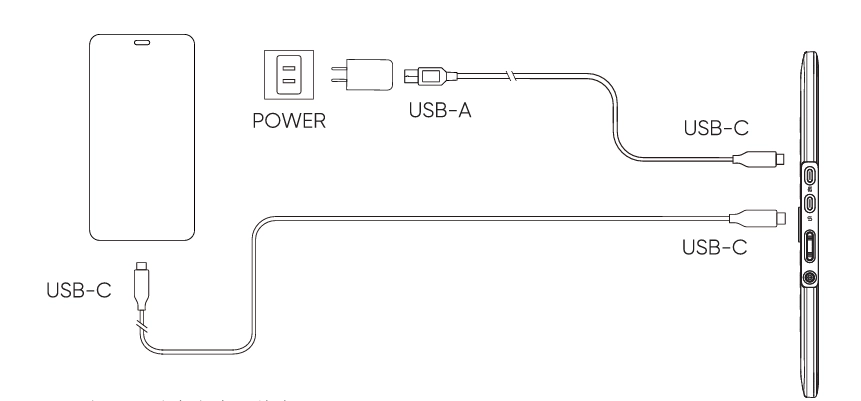

1)使用USB-C 數據線連接至安卓產品及繪圖顯示器端的全功能USB-C介面；

2)使用USB-C to USB-A數據線連接至適配器及繪圖顯示器端的USB-C to A介面供電。

*適配手機型號請參考官網信息。

*本產品未附帶電源轉接器，可使用既有轉接器或另行選購。

*若USB-C轉USB-A連接線長度不足，請使用電源延長線。

Windows 7 及以上版本

macOS 10.13及以上版本

ChromeOS 88 或以上版本

Android (USB3.1 DP1.2)

Linux

1.確保您的電腦與設備處於連接狀態

2.登陸XPPen官網(www.xppen.tw)，進入“支持”頁面，點擊“下載”，依照產品型號和您計算機作業系統，下載並安裝對應的驅動程序

3.開啓驅動程序，設定參數並測試產品功能

注意事項：

安裝前，請關閉所有已開啓的殺毒軟體和繪圖軟體。

若計算機已安裝其他品牌繪圖板/顯示器的驅動程序，請先卸載。

安裝完成後請重啓計算機。

為了使您的設備能夠展現最佳性能，建議您使用最新版本驅動。

a)Windows

解壓後以管理員權限運行“exe”文件，根據提示完成安裝。

b)Mac

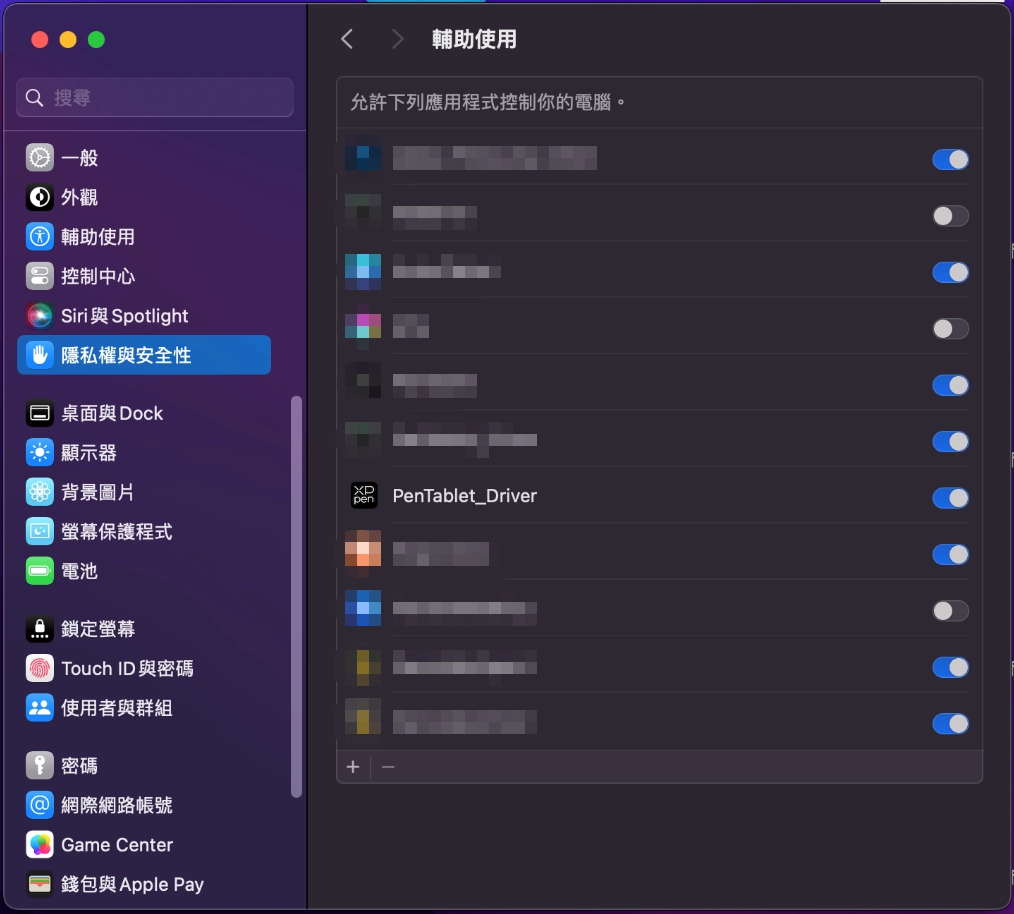

解壓後運行“pkg”文件，根據提示完成安裝，然後添加所需的安全設置（有線：系統設置->隱私與安全性->輔助功能），點擊添加圖標，授權解鎖後，請確保PenTablet_Driver選項已被勾選；否則，設備和驅動可能無法正常工作。

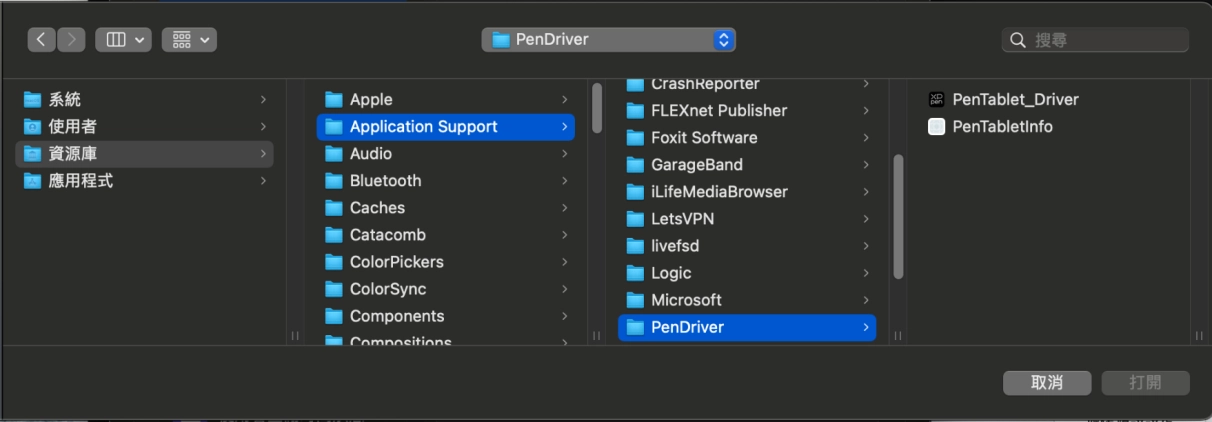

如列表中無PenTablet_Driver，請前往資源庫->Application Support->PenDriver 手動添加。

c)Linux

DEB：在命令行中輸入“sudo dpkg –i”，拖動安裝文件到其中後執行命令；

RPM：在命令行中輸入“sudo rpm –i”，拖動安裝文件到其中後執行命令；

Tar.gz：請先解壓，然後在命令行中輸入“sudo”，拖動“install.sh”到其中後執行命令。

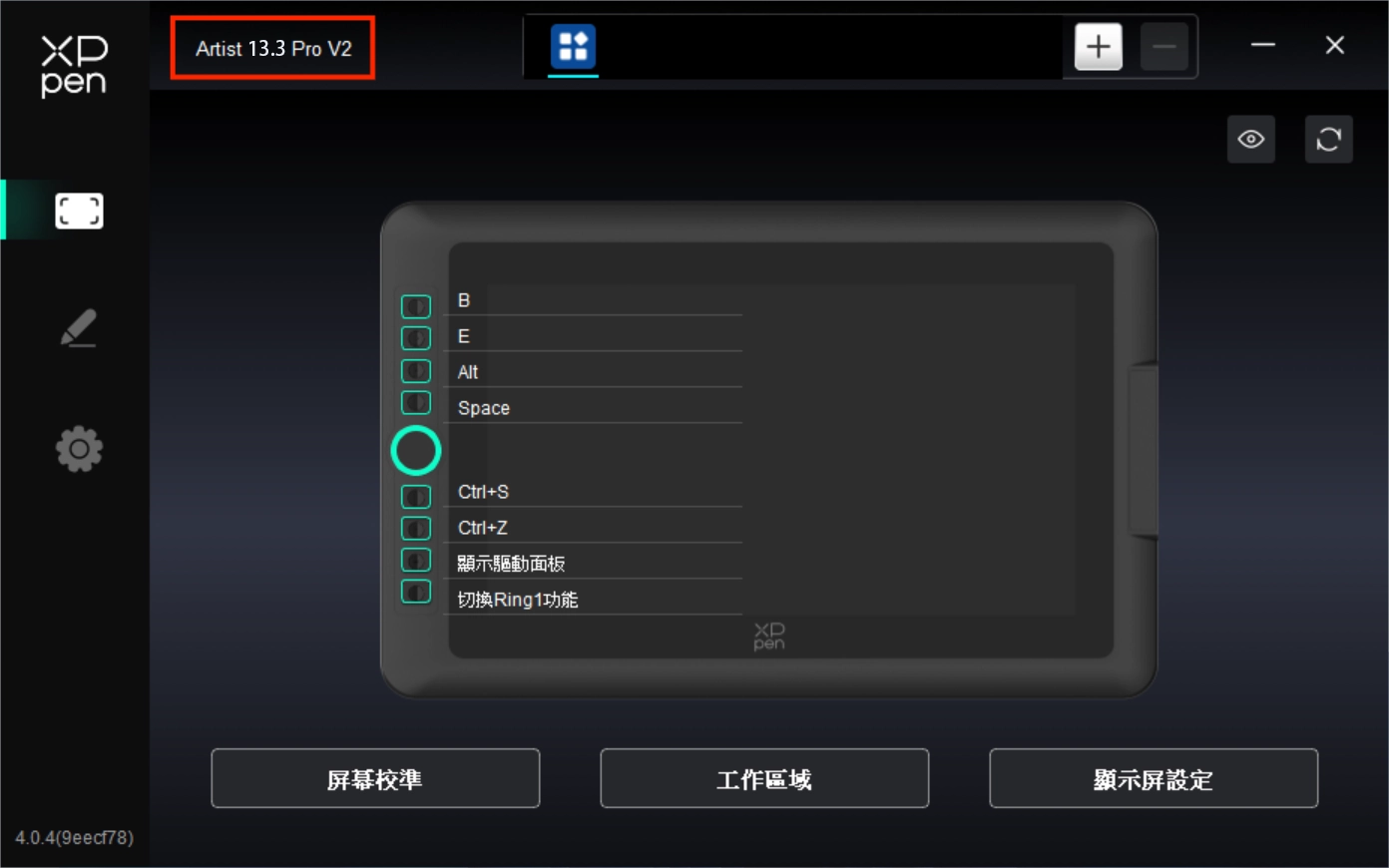

使用前，請確保您的設備已成功連接到計算機；連接成功後，驅動左上角會顯示設備名稱。
特別地，同一台計算機可同時連接多台設備，可在左上角切換設備並進行自定義設置，且所做設置僅對當前選擇的設備有效。

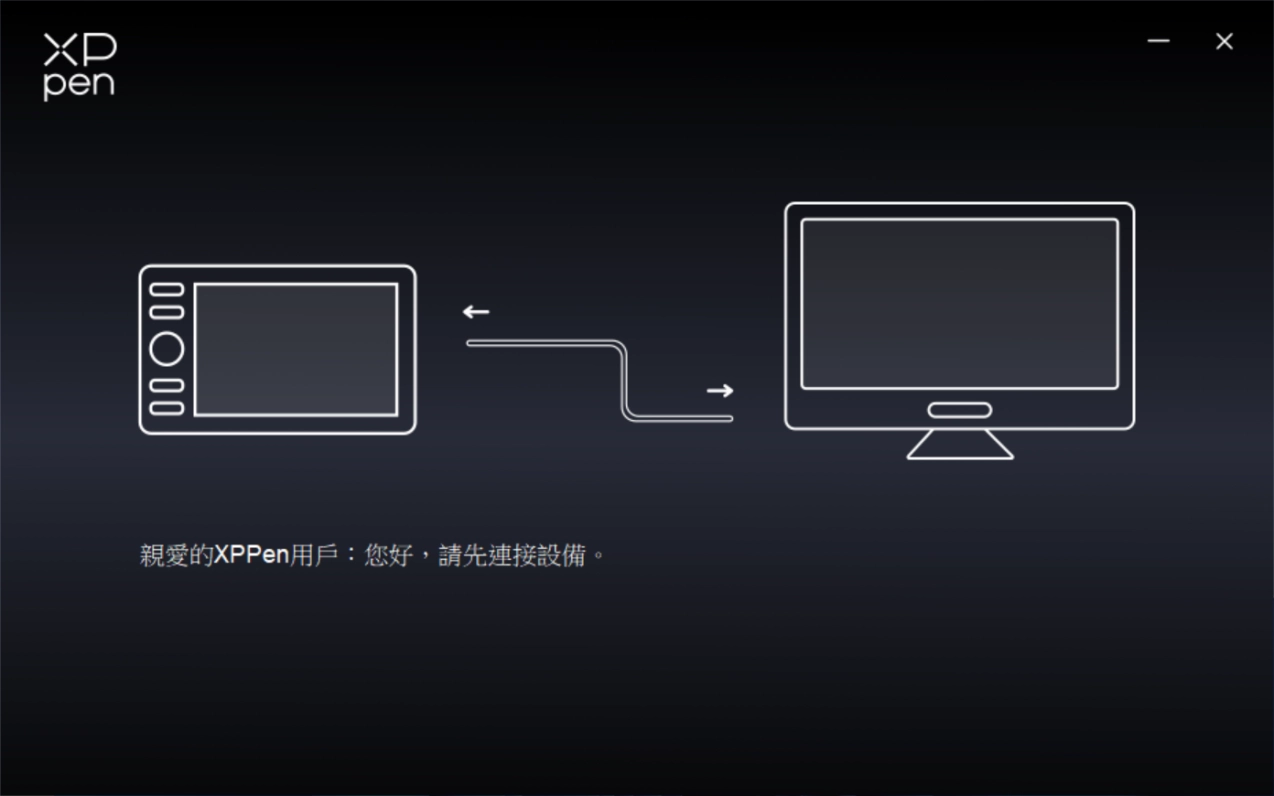

若設備未連接或連接不成功，將會顯示如下提示，請嘗試重新連接設備或聯繫技術支持人員。

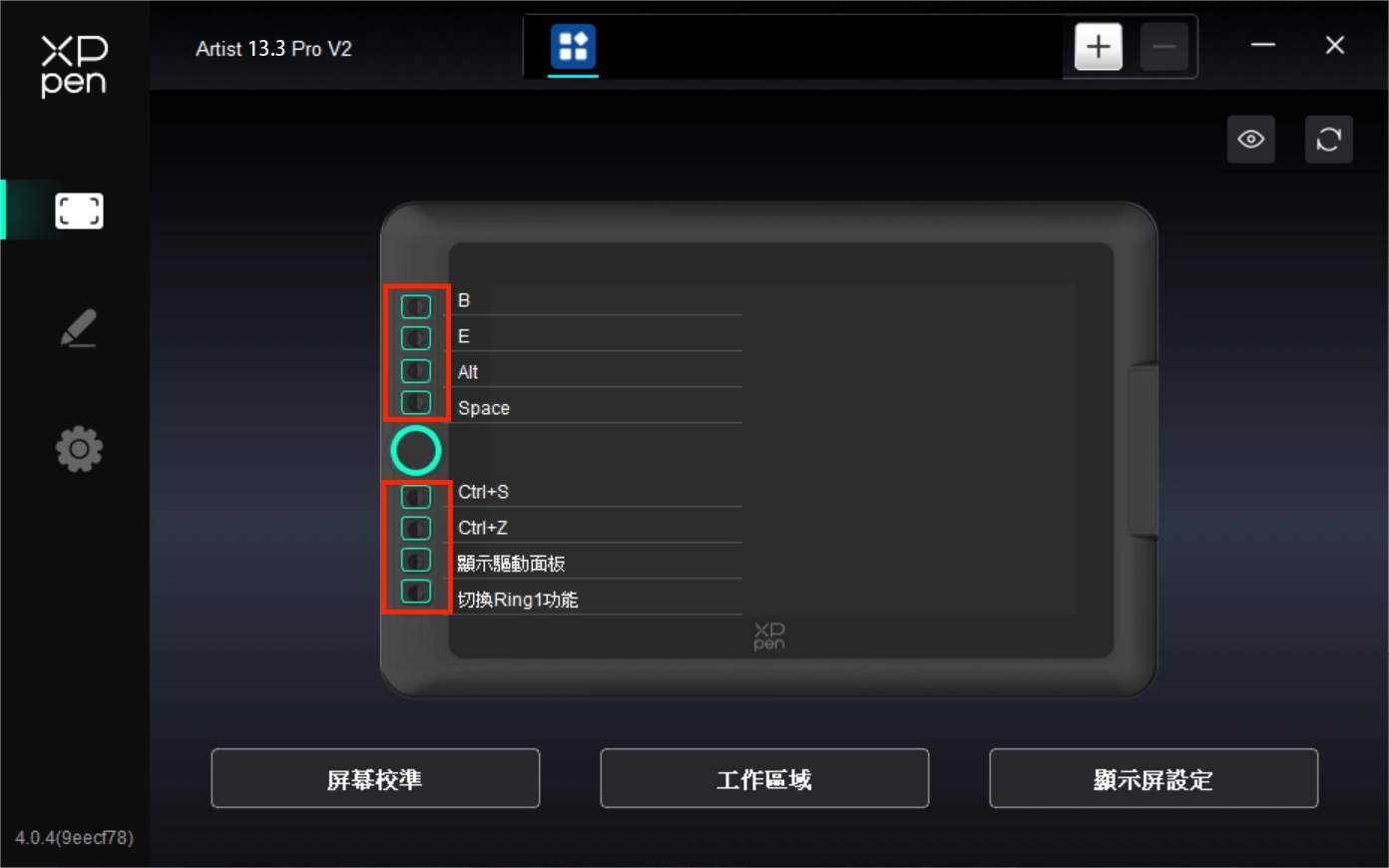

設備設置

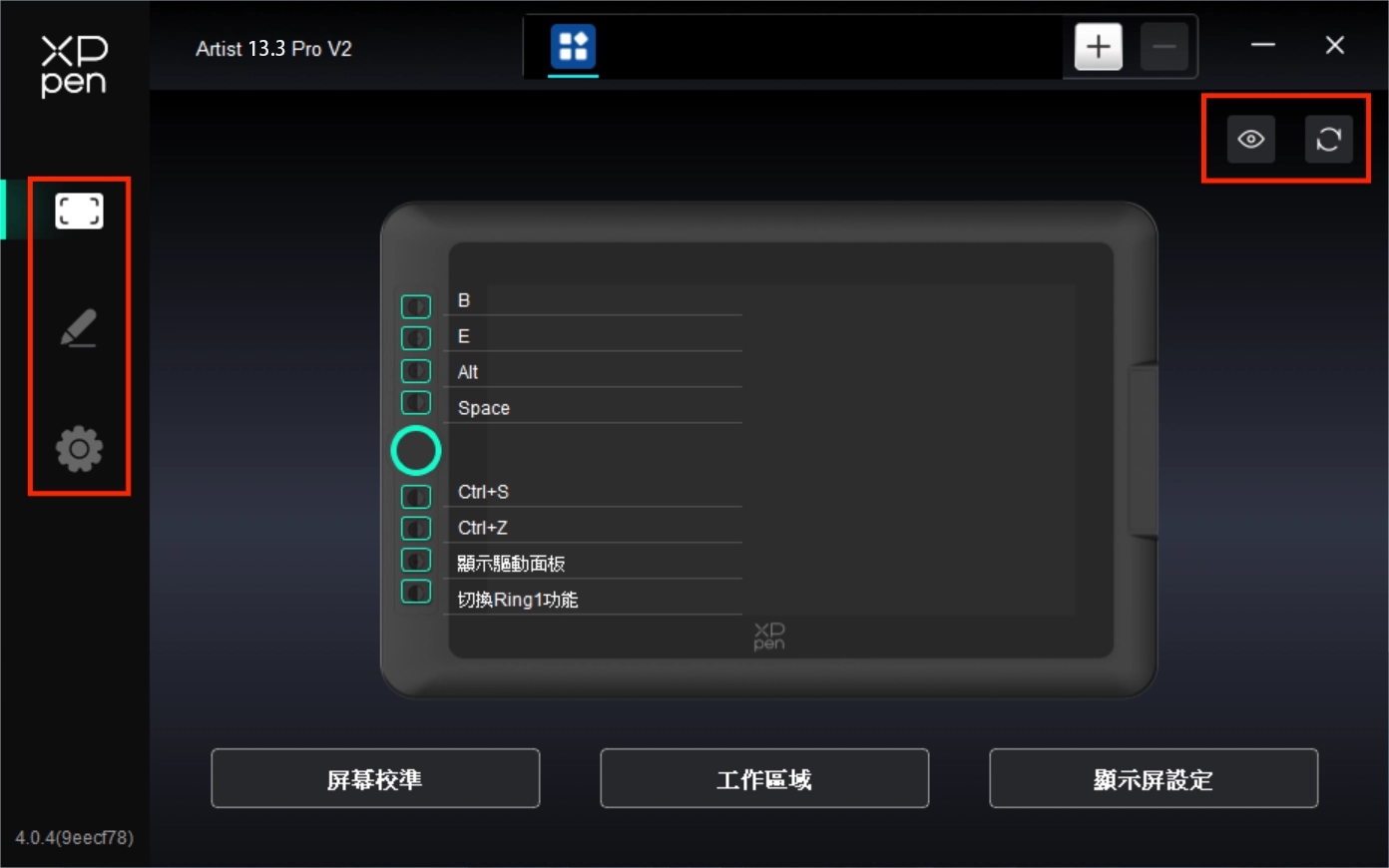

點擊左側欄圖標可切換驅動功能，從上到下依次為設備設置，筆設置，驅動設置

點擊右上角隱藏/顯示按鈕，可打開/關閉快速鍵的功能預覽

點擊右上角恢復默認按鈕，可恢復設備的默認設置

1、屏幕校準

由於每個人的握筆習慣不同、握筆時數位筆的傾斜程度不同；為了讓產品更符合您的個人使用習慣，請您以常用的握筆方式，用數位筆的筆尖點擊設備屏幕上出現的紅十字的中心，以校準數位筆與光標之間的偏移。

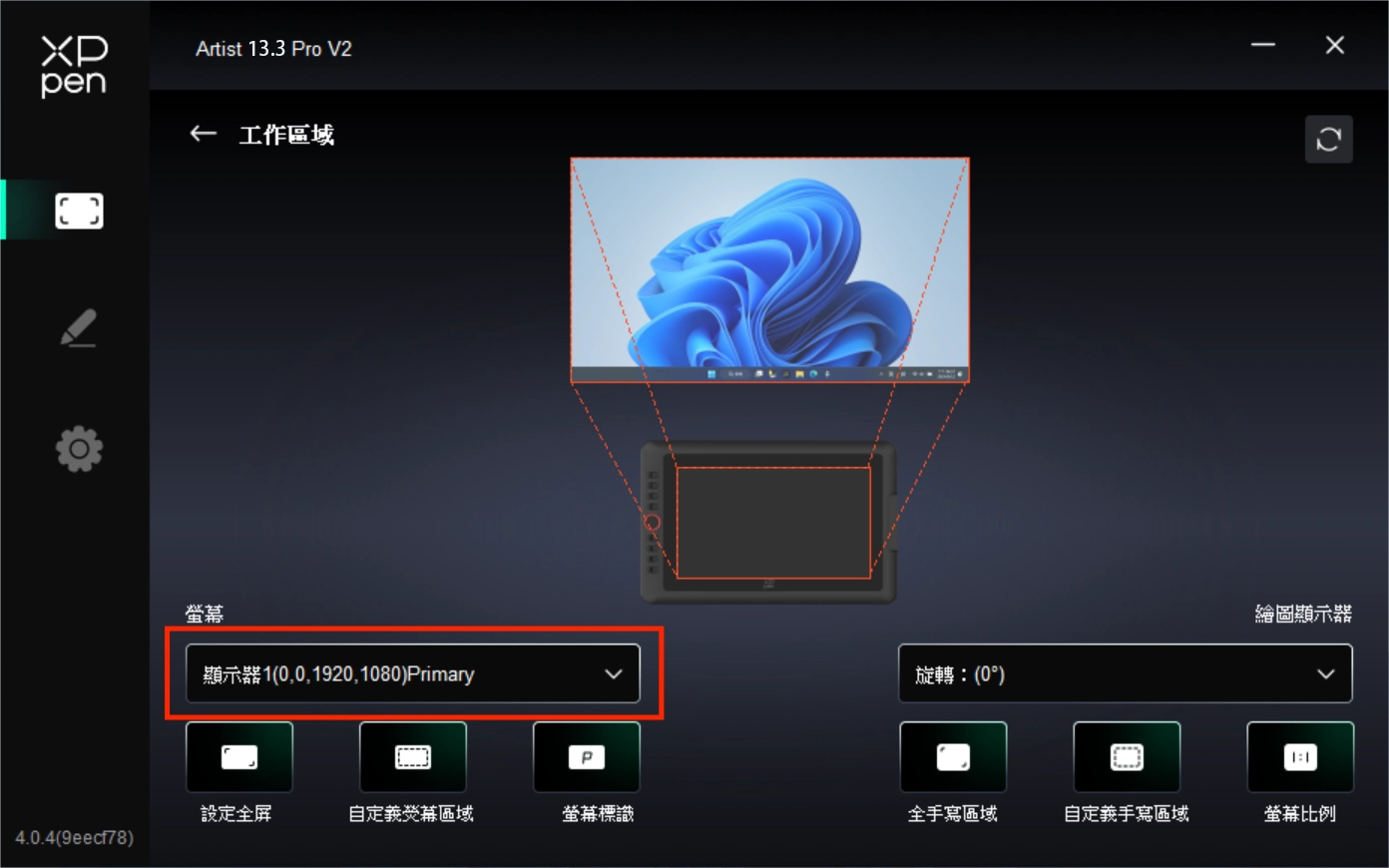

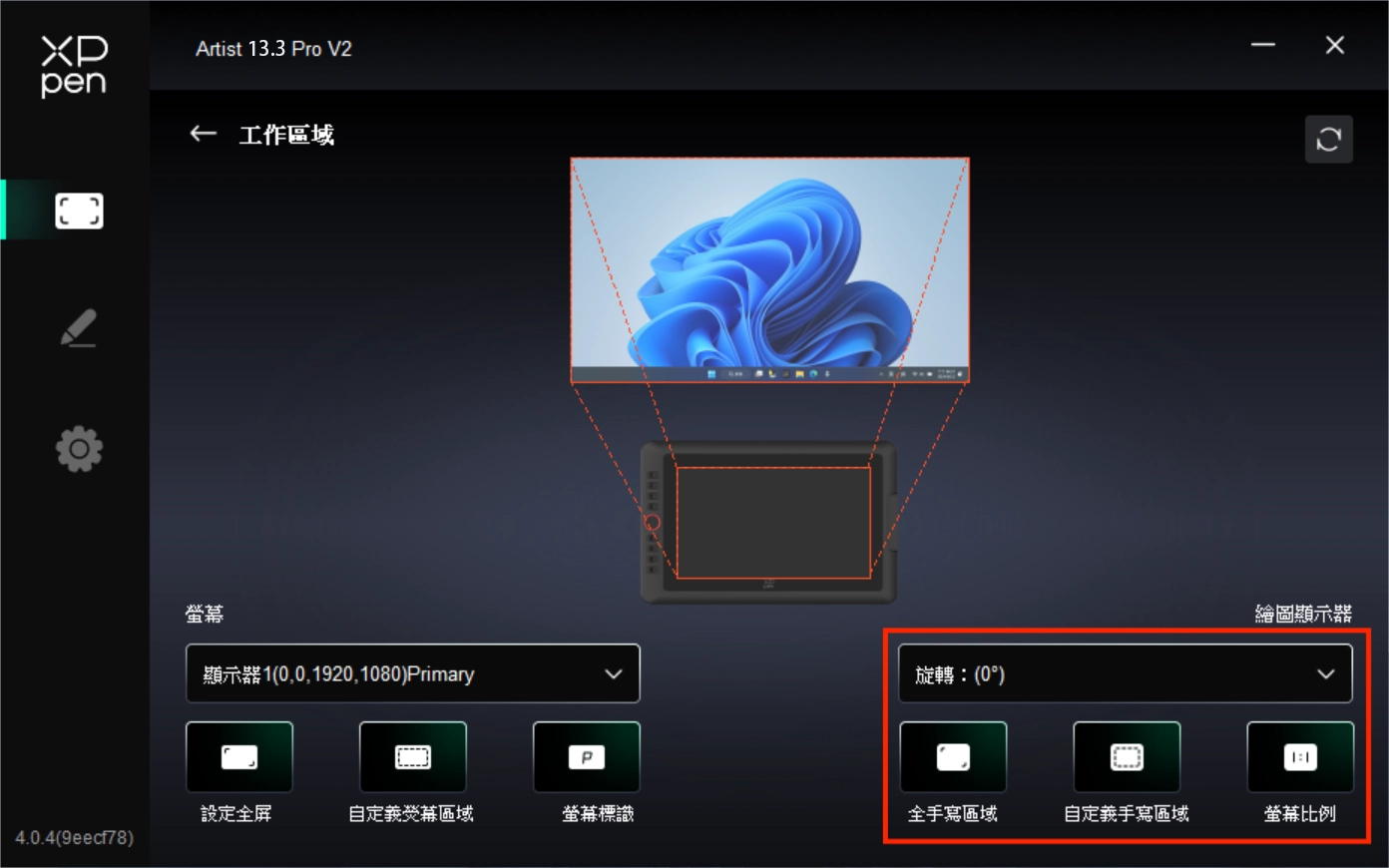

2、工作區域

定義設備工作區域和屏幕顯示區域的映射關係。

2.1.熒幕

設置當前顯示器顯示區域與設備的映射關係。

a)如果您正在使用多個顯示器，且顯示器設置為複製模式，設備工作區域會映射到所有的顯示器上，當筆在設備工作區域移動時，所有顯示器上的光標會同時移動。

b)如果您正在使用多個顯示器，且顯示器設置為擴展模式，請在屏幕選項卡選擇設備工作區域映射到哪個顯示器上。

設置顯示器的映射區域：

a)設定全屏：已選顯示器的整個區域；

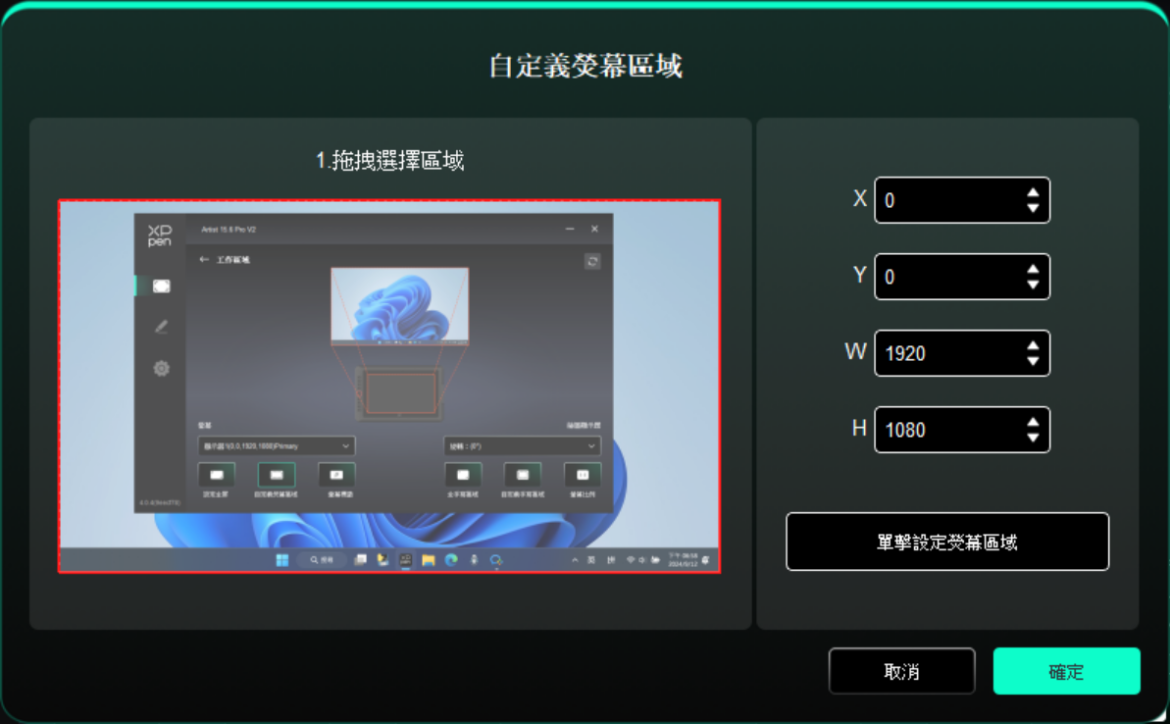

b)自定義熒幕區域：三種方式。

拖拽選擇區域：在“屏幕”圖示上將光標從一個點拖拽到另一個點。

座標：在X、Y、W、H旁對應的輸入框中輸入座標。

單擊設定熒幕區域：單擊後，在顯示器上點擊要選取的“左上角”位置和“右下角”位置。

c)熒幕標識：

標識所有已連接的顯示器，數字標識符會顯示在每個顯示器的左下角。

2.2.繪圖顯示器

設置設備工作區域：

a)全手寫區域：設備的整個工作區域；

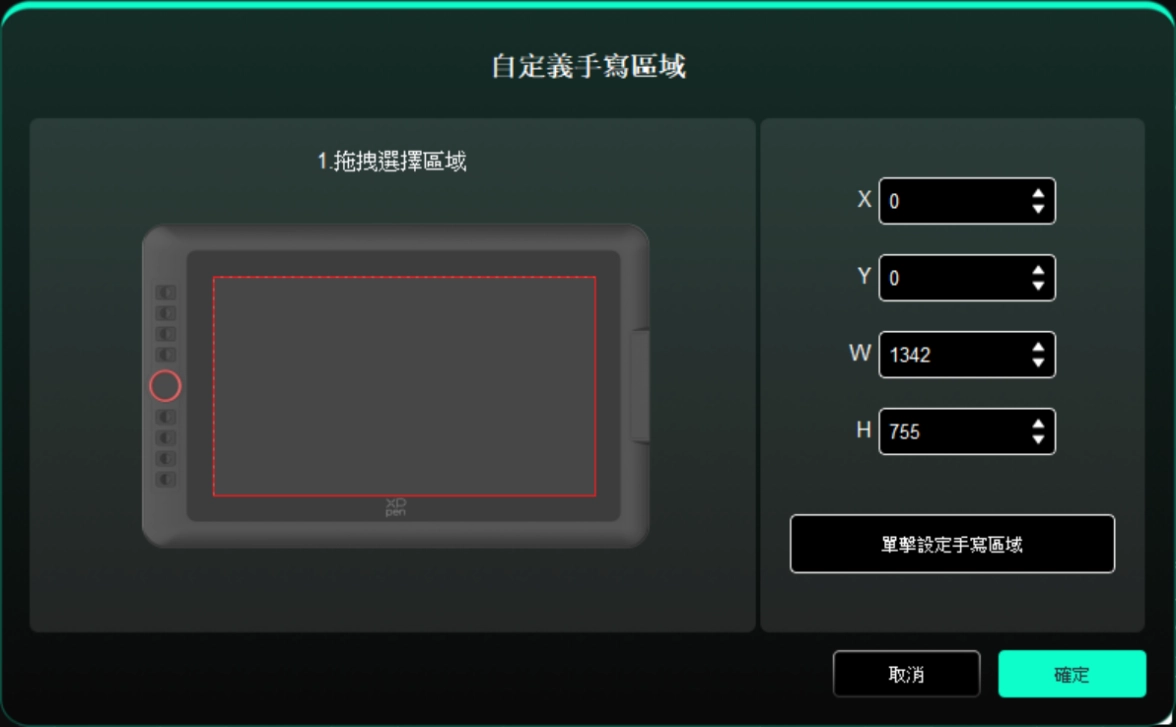

b)自定義手寫區域：三種方式。

拖拽選擇區域：在“設備”圖示上將光標從一個點拖拽到另一個點。

座標：在X、Y、W、H旁對應的輸入框中輸入座標。

單擊設定熒幕區域：單擊後，用數位筆在設備工作區域上點擊要選取的“左上角”位置和“右下角”位置。

c)熒幕比例：使設備工作區域與已選定顯示器的全部顯示區域比例相同。

如果兩者比例不同，則假設當您在設備上繪製一個圓形時：若選擇了“熒幕比例”，則熒幕上顯示的就是圓形；若未選擇“熒幕比例”，則在熒幕上顯示的是橢圓。

旋轉：

順時針將設備旋轉0°、90°、180° 、270°後使用；

左手模式：旋轉180°。

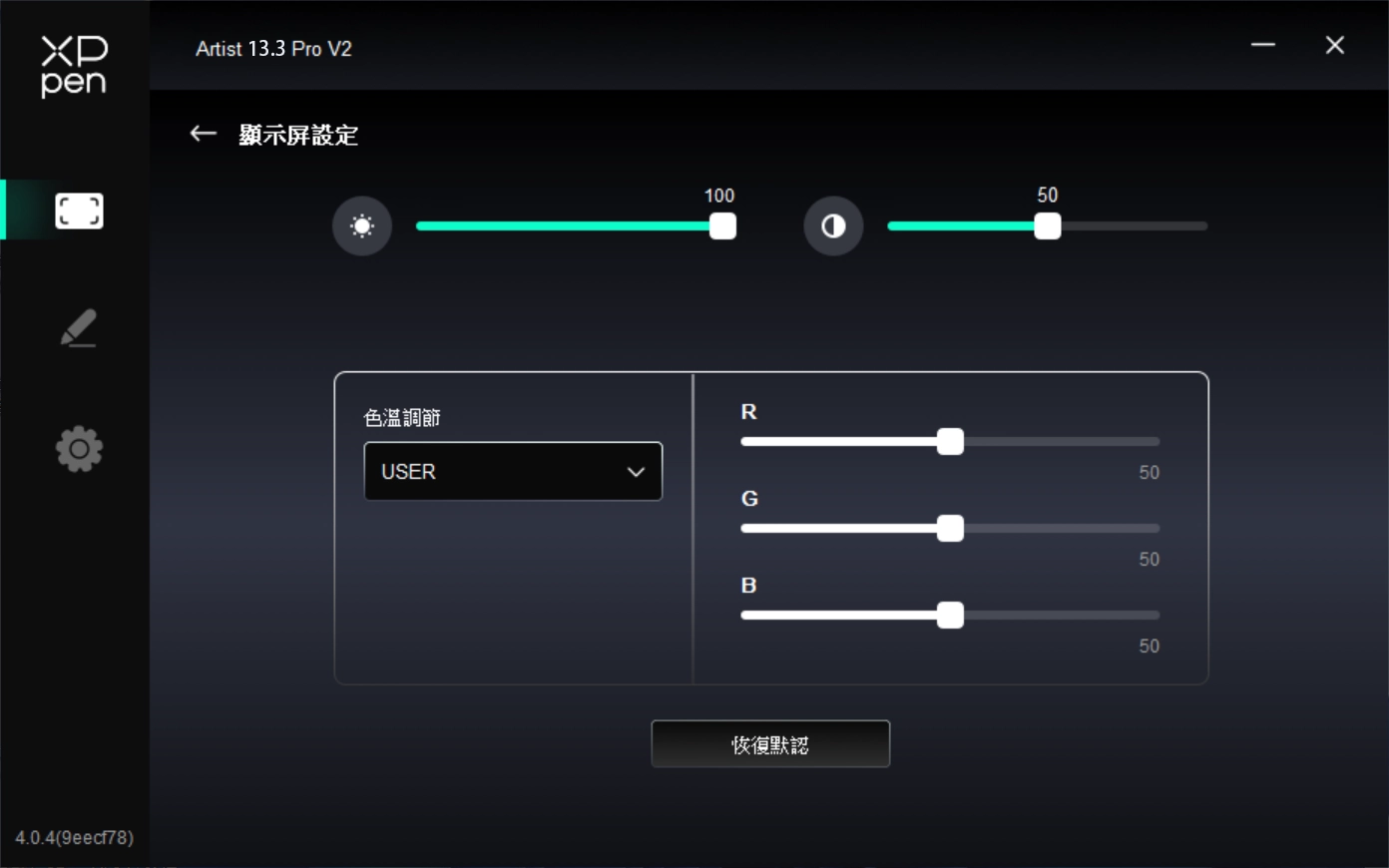

3、顯示屏設定

亮度、對比度

拖動對應滑塊來調整設備的亮度或對比度。

色温調節

驅動提供五種模式：5000K、6500K（默認）、7500K、9300K、USER;

特別地，在USER模式下，可通過調整R、G、B的值自定義色温。

4、應用程序

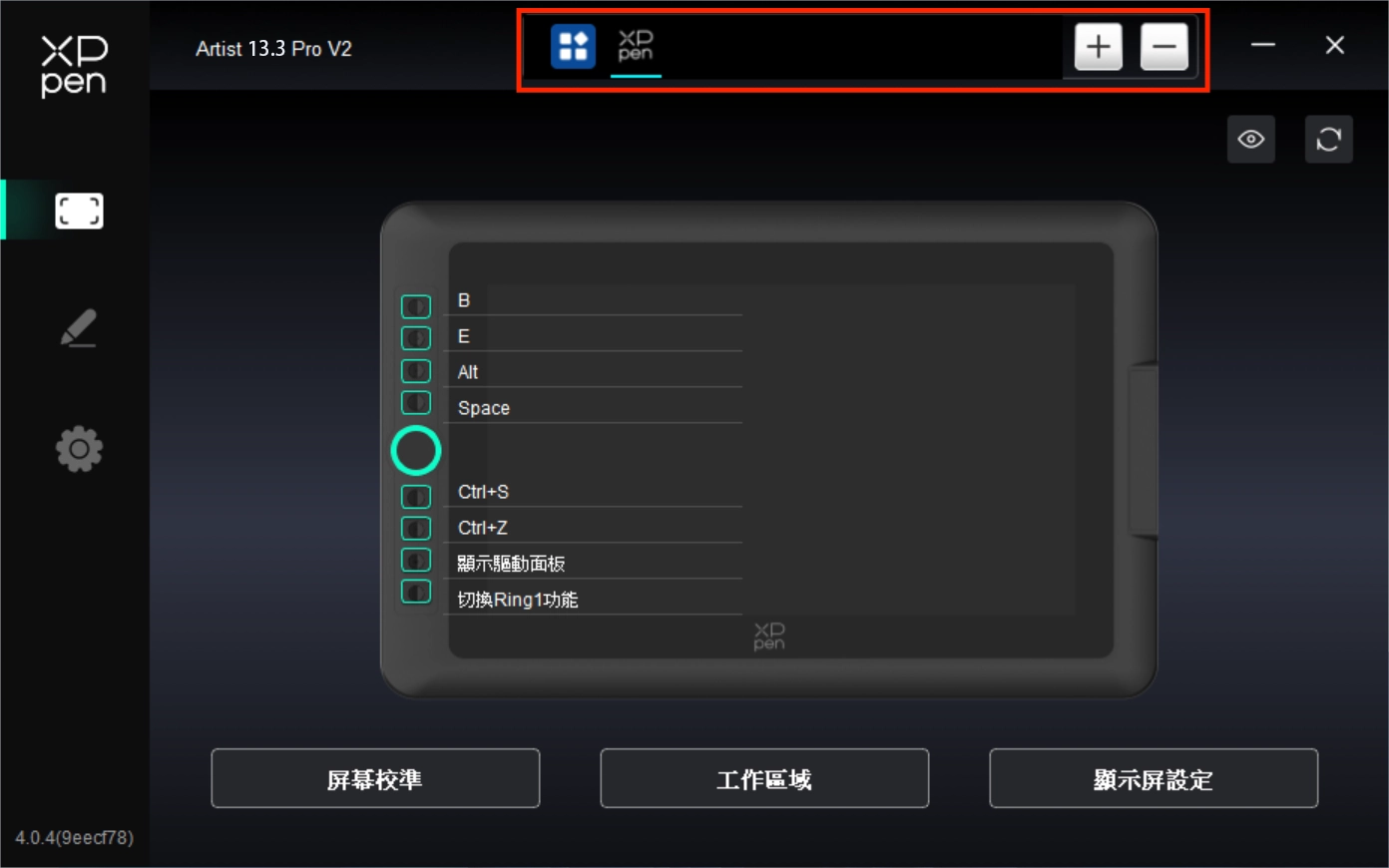

您可在上方的應用程序列表中添加您所需的應用程序，最多可添加7個；具體的添加步驟如下：

1.點擊應用程序欄右上的“+”打開應用選擇頁面；

2.從已打開的應用中選擇需要添加的應用或點擊“瀏覽”從已安裝的應用中選擇；

3.點擊“確定”，已選中的應用將會添加到應用欄；

4.選中已添加的某一個應用程序後，點擊應用欄後方的“-”可刪除該應用。

選中其中一個應用程序後，可針對該應用進行快速鍵、滾輪及筆按鍵的自定義設置，並且只會在使用該應用時生效；當切換不同應用時，驅動會自動識別並切換為對應的設置。

選擇“其他所有應用”時，當下所設置的功能將對其他未進行自定義設置的應用生效。

5、快速鍵

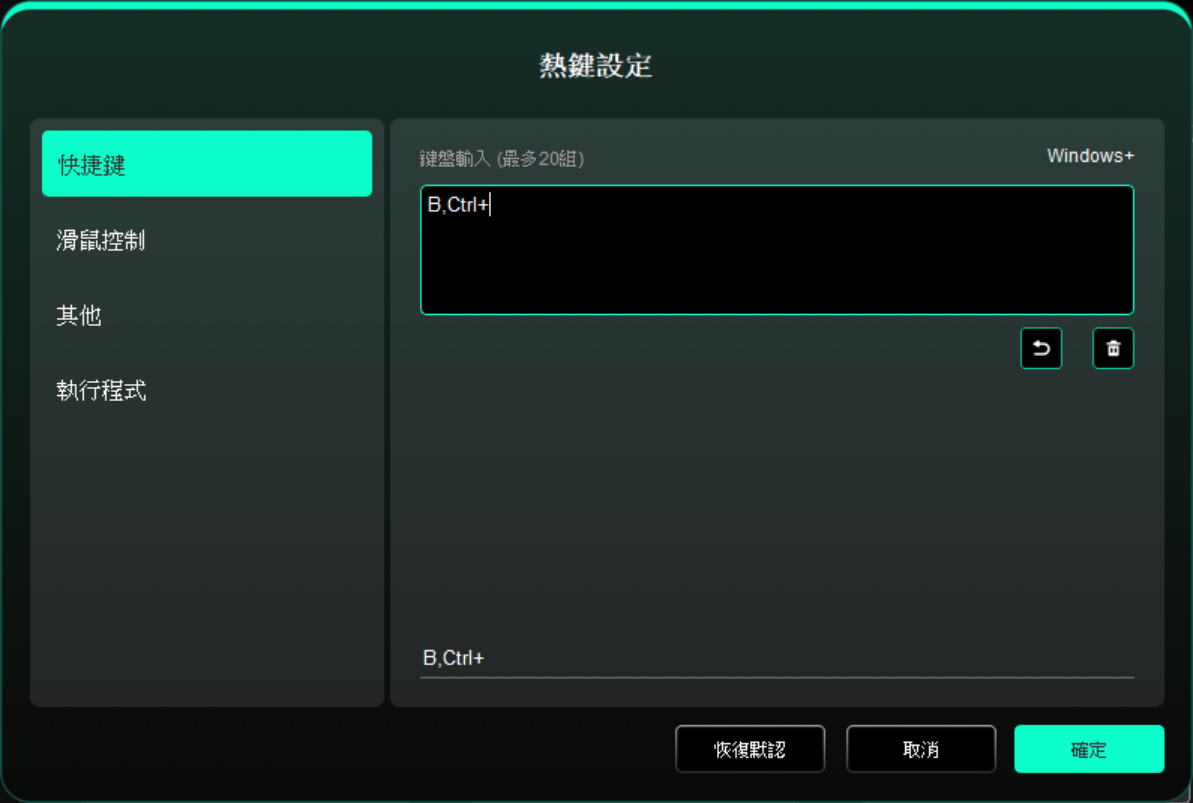

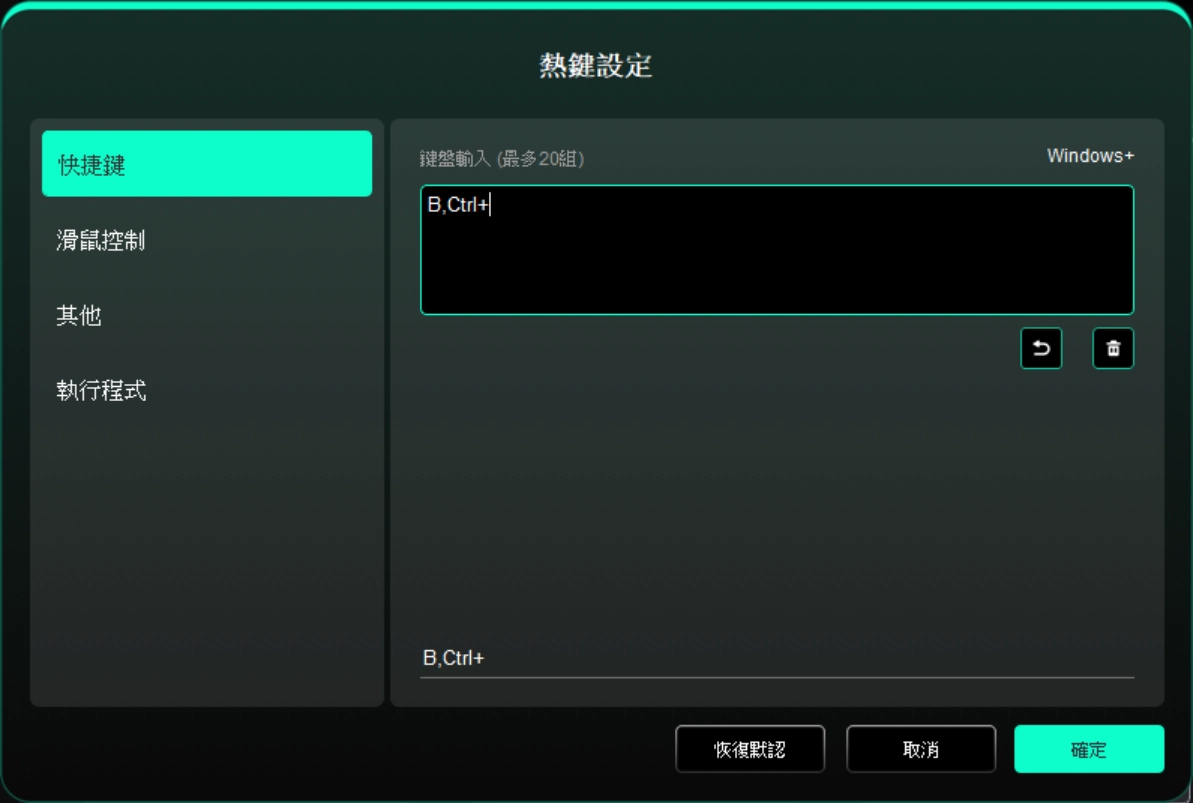

點擊設備圖上對應的快速鍵，即可打開熱鍵設置界面，進行自定義功能設置。

快速鍵

可將當前按鍵設置為您所選的應用程序下的鍵盤常用快捷方式：例如在3DMAX軟體中，設置為“Alt+A”可以使用對齊工具。

a)同一按鍵可設置多組快捷方式：例如鍵入“Ctrl+C、Ctrl+V”，當按下該按鍵後，設置的快速鍵功能會全部運行一遍。

b)當添加含“Windows”的組合鍵時，請用右上角的“Windows+”代替鍵盤上的系統鍵：例如當您需鍵入“Win(Cmd)+shift+3”時，只需先點擊右上角的“Windows+”，再在鍵盤按下“Shift+3”即可。

c)自定義命名：在該界面下方橫線處可自定義當前設置功能的顯示名稱。

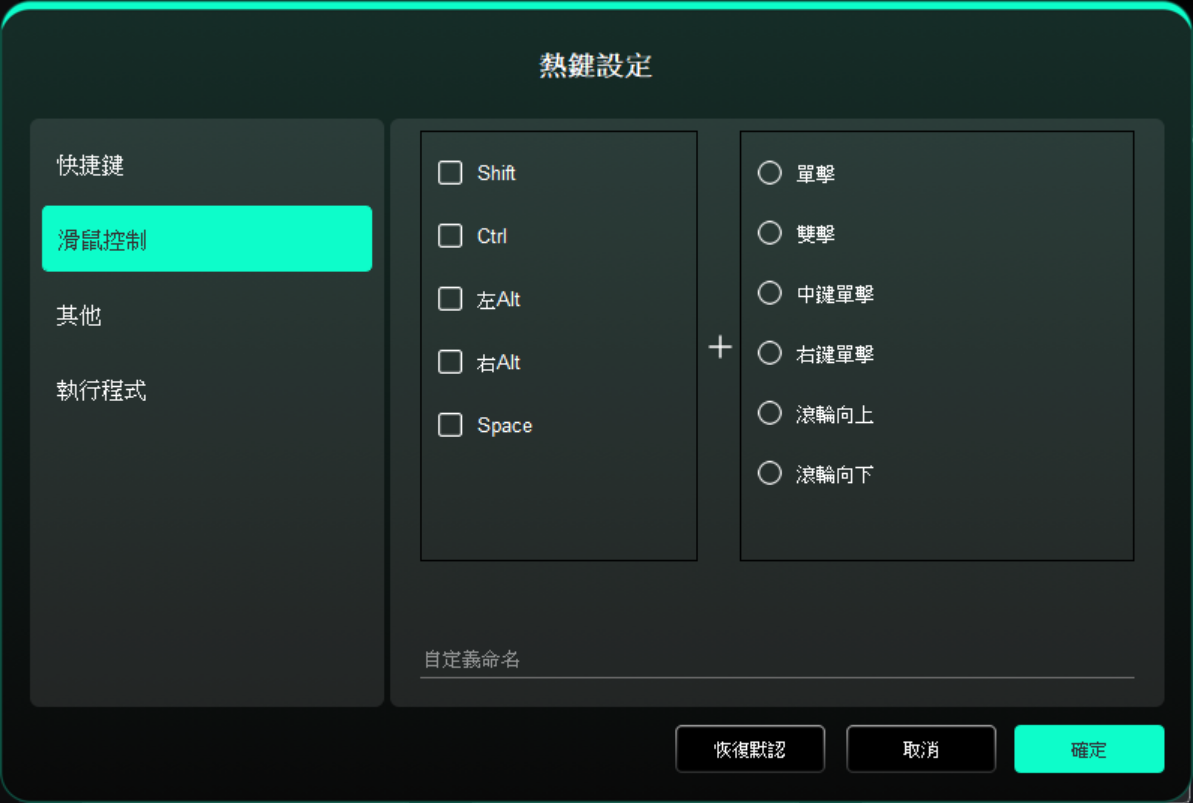

滑鼠控制

可設置“鍵盤+滑鼠”的組合鍵：例如選擇“Shift”和“單擊”後，可在支持此組合鍵的軟體中實現此快捷操作。

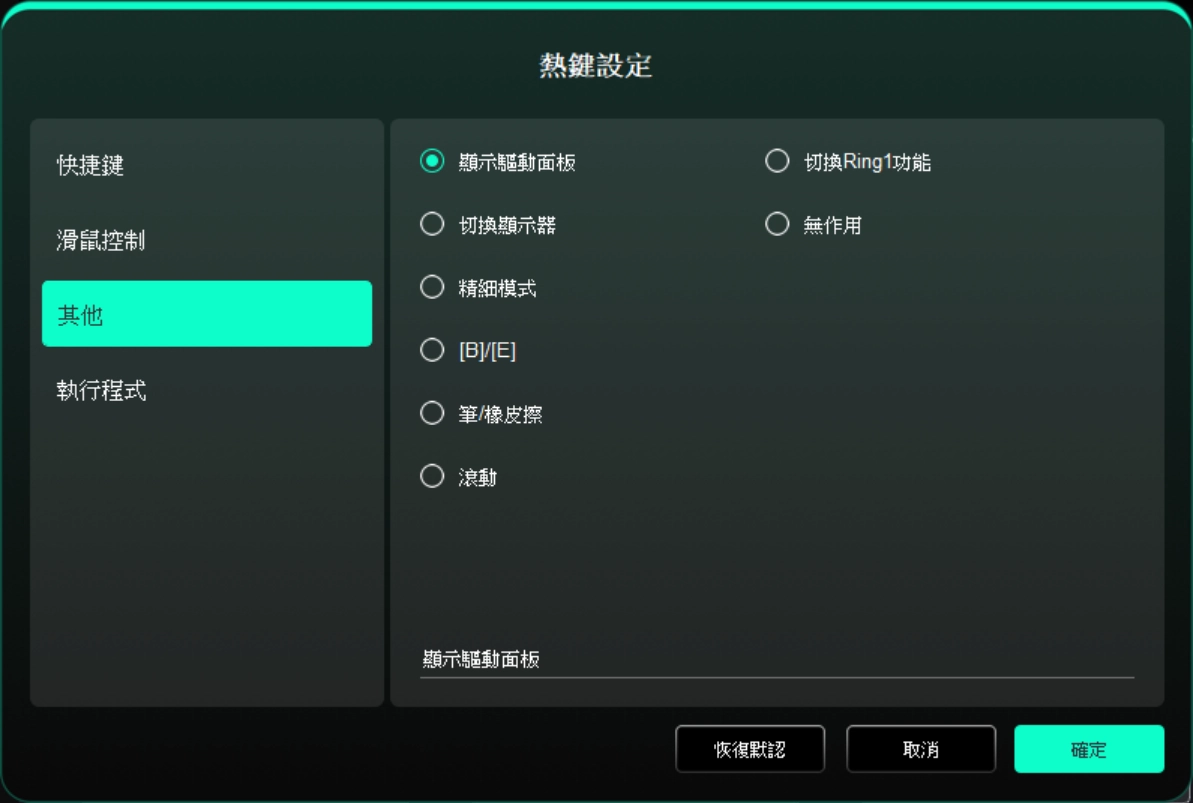

其他

可將當前按鍵設置為除鍵盤快速鍵、滑鼠之外的其他快捷功能：

“顯示驅動面板”：可以快速顯示驅動設置面板。

“切換顯示器”：當有多個顯示設備時，可以使光標映射到其他顯示設備。

“精細模式”：讓屏幕的活動區域限制在一定範圍內，可針對區域做更細緻的繪圖。

“[B]/[E]”：適用於極少部分應用程序的畫筆與橡皮擦之間的功能切換。

“筆/橡皮擦”：適用於絕大部分應用程序的畫筆與橡皮擦之間的功能切換。

“滾動”：按住對應按鍵後，可以通過筆實現滾動功能。

“切換Ring1功能”：切換滾輪的功能。

“無作用”：按下按鍵後，不會觸發任何功能。

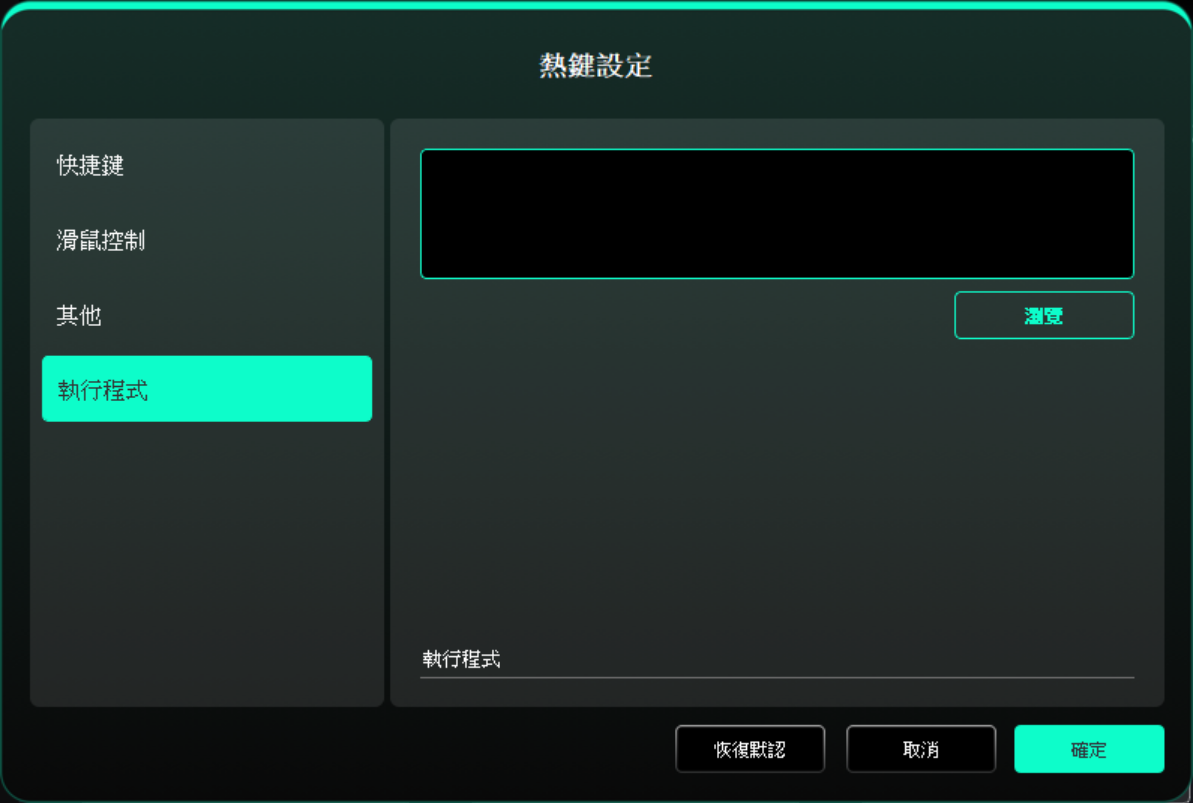

執行程序

可通過快速鍵快速啓動對應的應用程序：點擊“瀏覽”並選擇所需的應用程序後，按下該按鍵時，即可快速打開該應用程序。

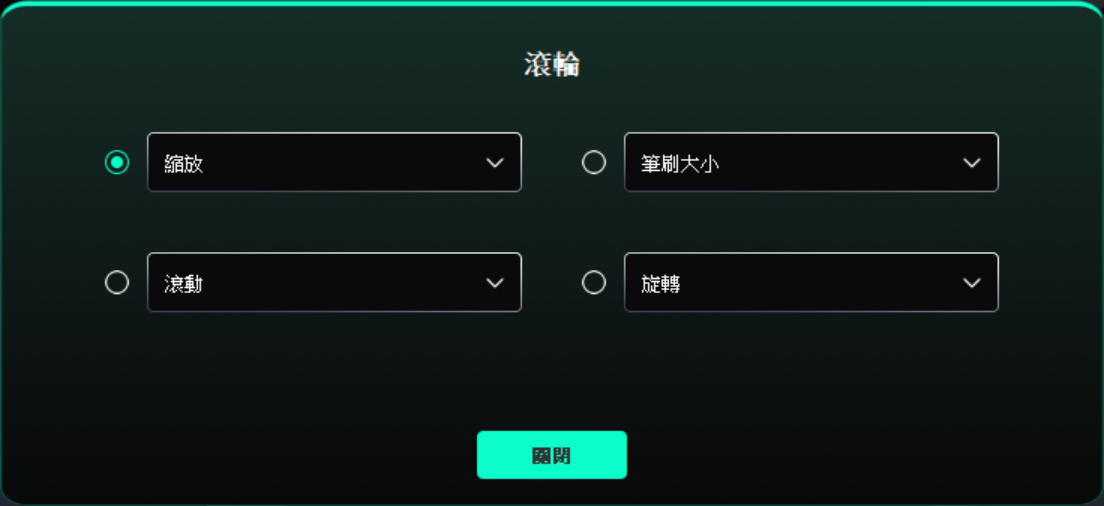

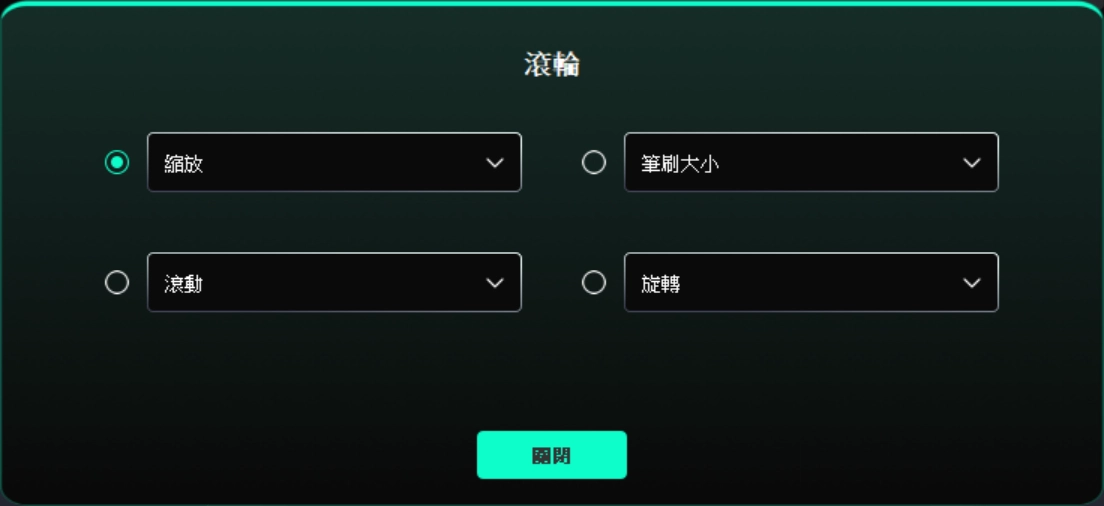

6、滾輪

點擊設備圖上的滾輪位置，可設置滾輪的功能。

驅動提供縮放（默認）、滾動、筆刷大小、旋轉四組滾輪功能。

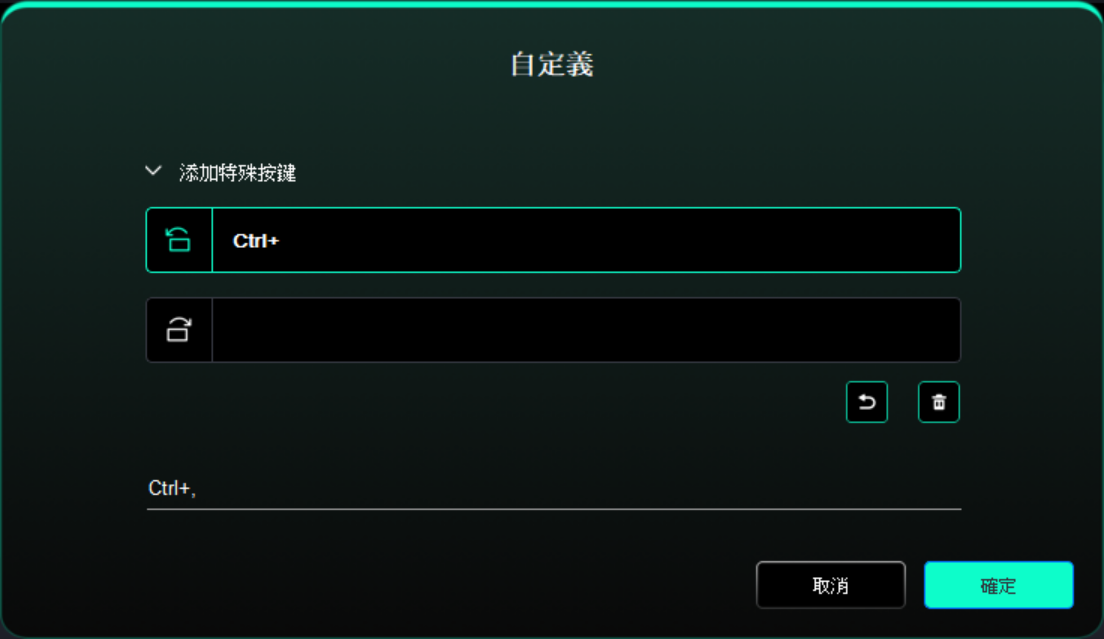

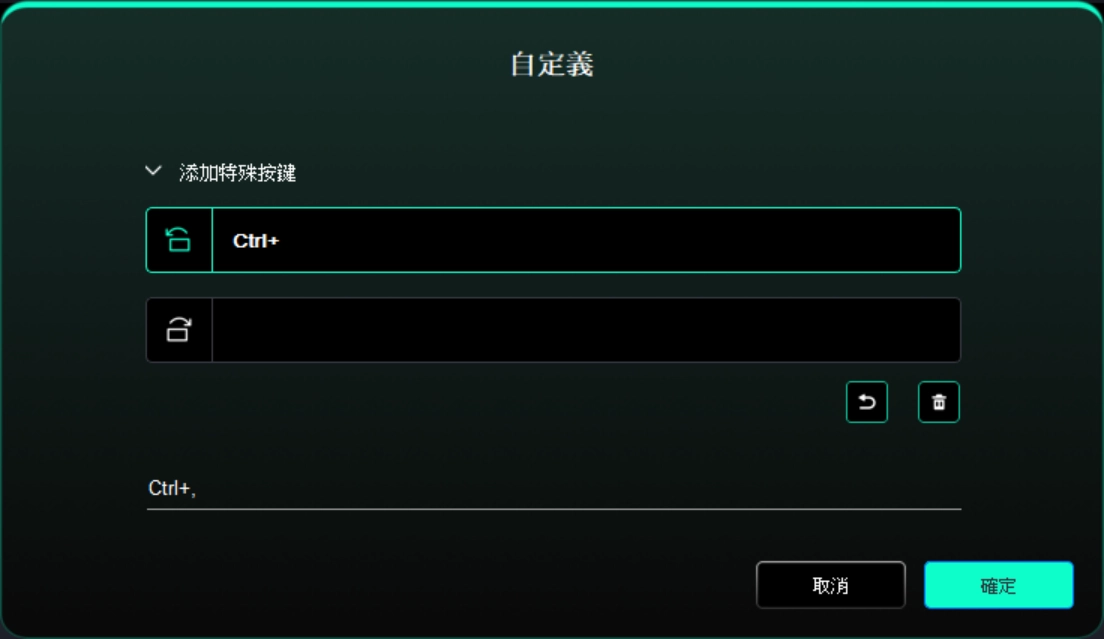

在每組滾輪功能的下拉菜單中選擇“自定義”，即可通過鍵盤輸入需要設置的按鍵或組合鍵來自定義滾輪順時針、逆時針方向的功能。

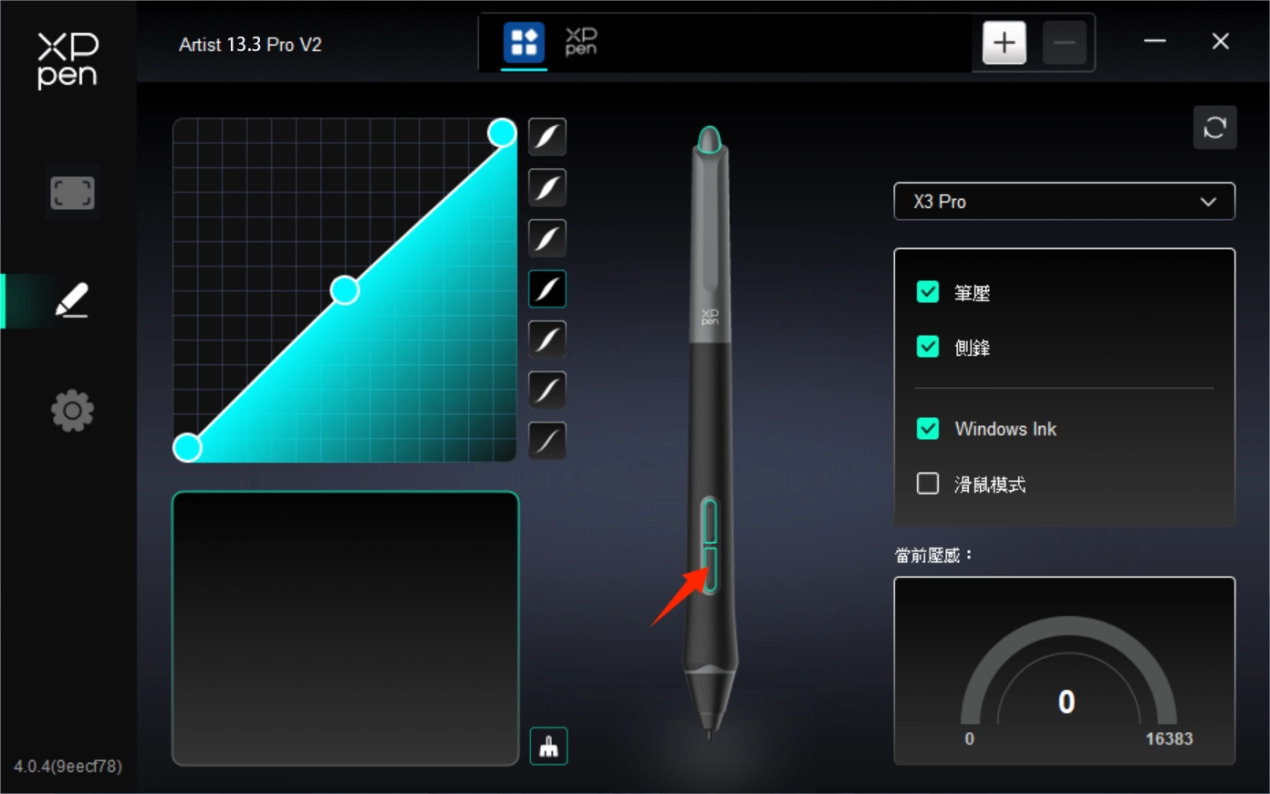

筆設置

當筆位於感應區域範圍內時，會自動識別不同型號的筆並將其添加到驅動中，所使用的數位筆需與產品兼容。

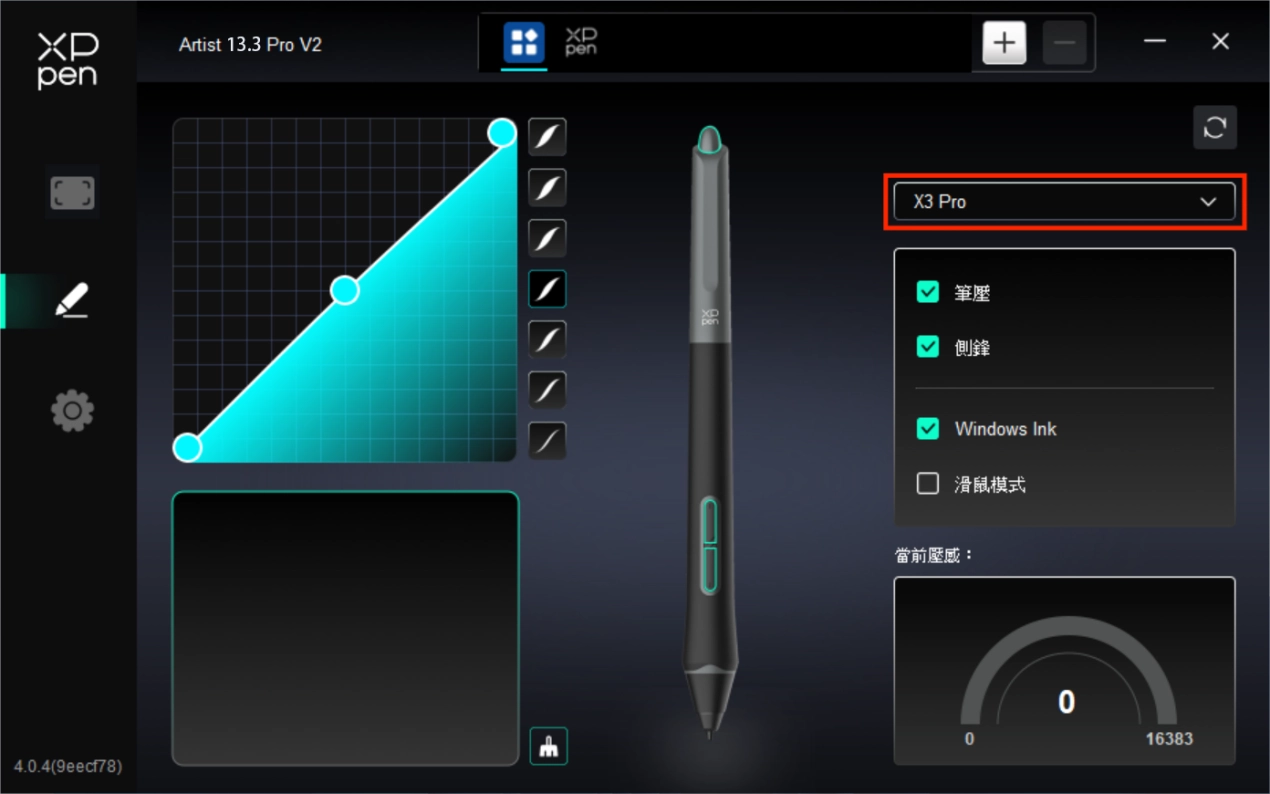

您可通過點擊右側筆名稱下拉菜單，選擇對應數位筆進行設置。當您使用對應數位筆時，驅動將自動切換為該筆的自定義設置。

1、筆按鍵

點擊圖上的筆按鍵位置，即可打開熱鍵設置界面，進行自定義功能設置。

自定義功能設置的具體操作方式與上文“產品設置->驅動使用->設備設置->快速鍵”的操作方式相同。

2、筆壓感

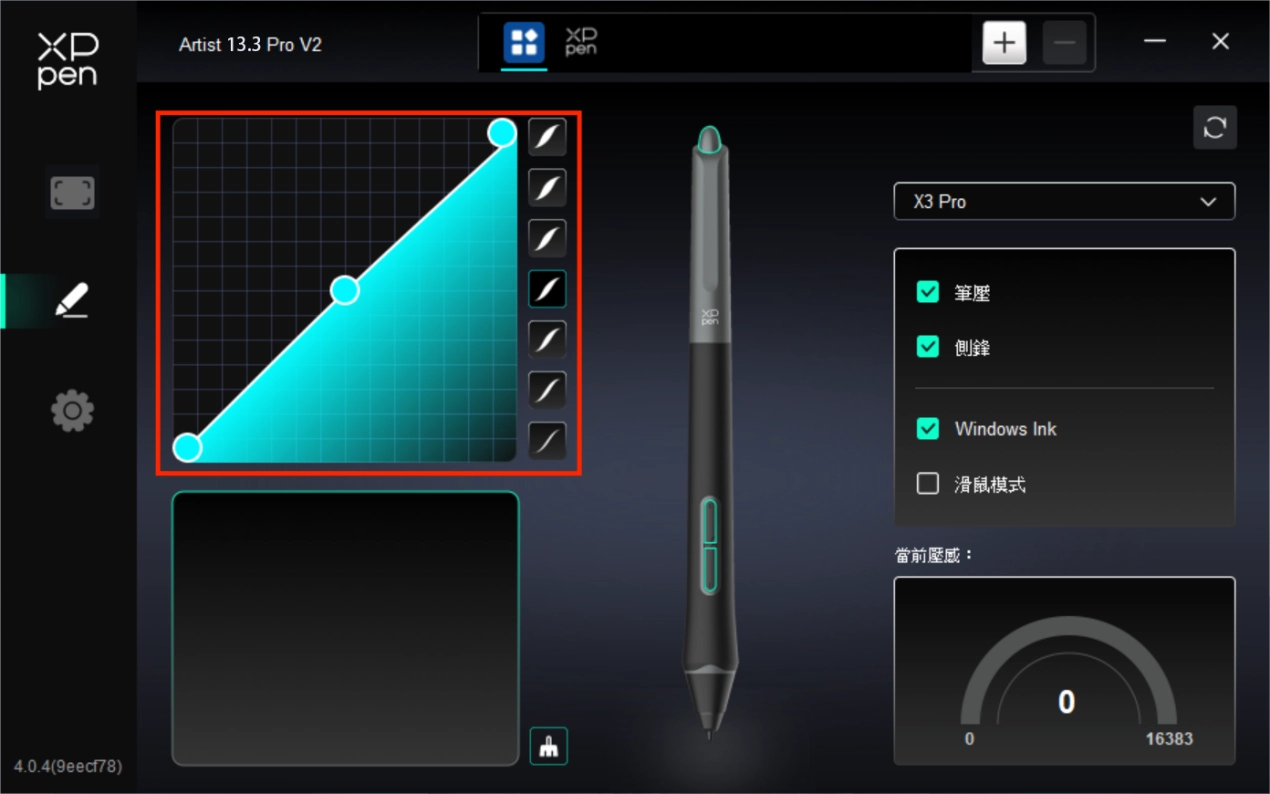

筆壓曲線

您可通過手動調整“筆壓曲線”或點擊右側欄的“壓感預設選項”進行筆壓感的調節。

您可使用數位筆在左下方的畫板處進行自由繪畫，幫助您更直觀地感受預設壓感的筆刷效果。

當前壓感

測試當前您使用筆時所產生的筆壓感的具體數值。

筆壓

取消勾選後，設備將不再感受筆壓感的大小；即當您使用數位筆時的筆刷效果將不會因為壓感大小而產生變化。

側鋒

取消勾選後，設備將禁用數位筆的側鋒效果。

3、其他

Windows Ink（僅Windows系統）

若您使用設備的主要用途是繪畫，請默認勾選此選項。

如需在Microsoft Office/Whiteboard等軟體中用到手寫功能，請勾選此選項。。

滑鼠模式

在該模式下，數位筆的操作方式如同滑鼠，即當您抬起筆時，光標會停留在筆抬起時的位置。

勾選後，可調節光標隨筆在設備上移動的速度；

未勾選時，則默認使用筆模式。

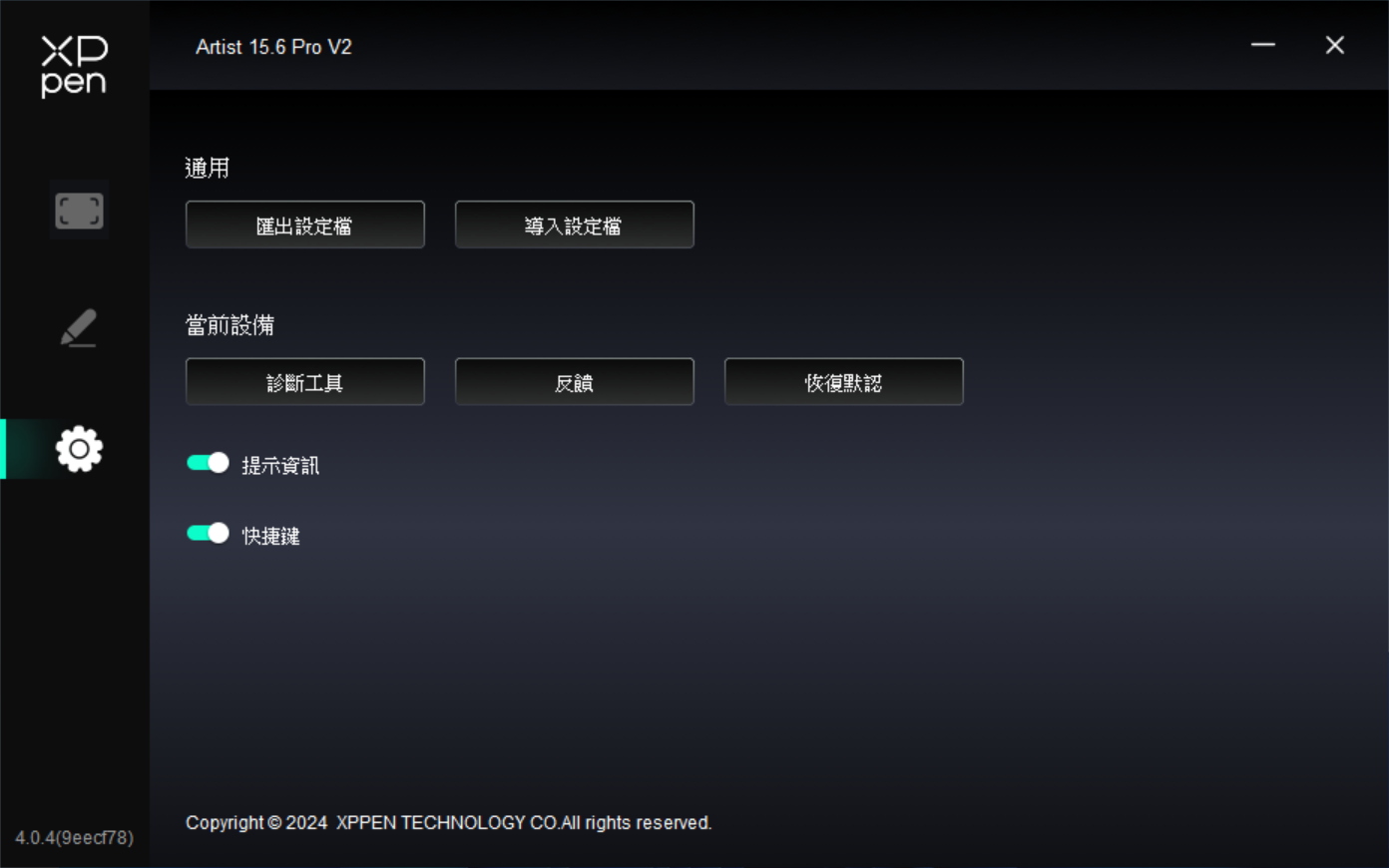

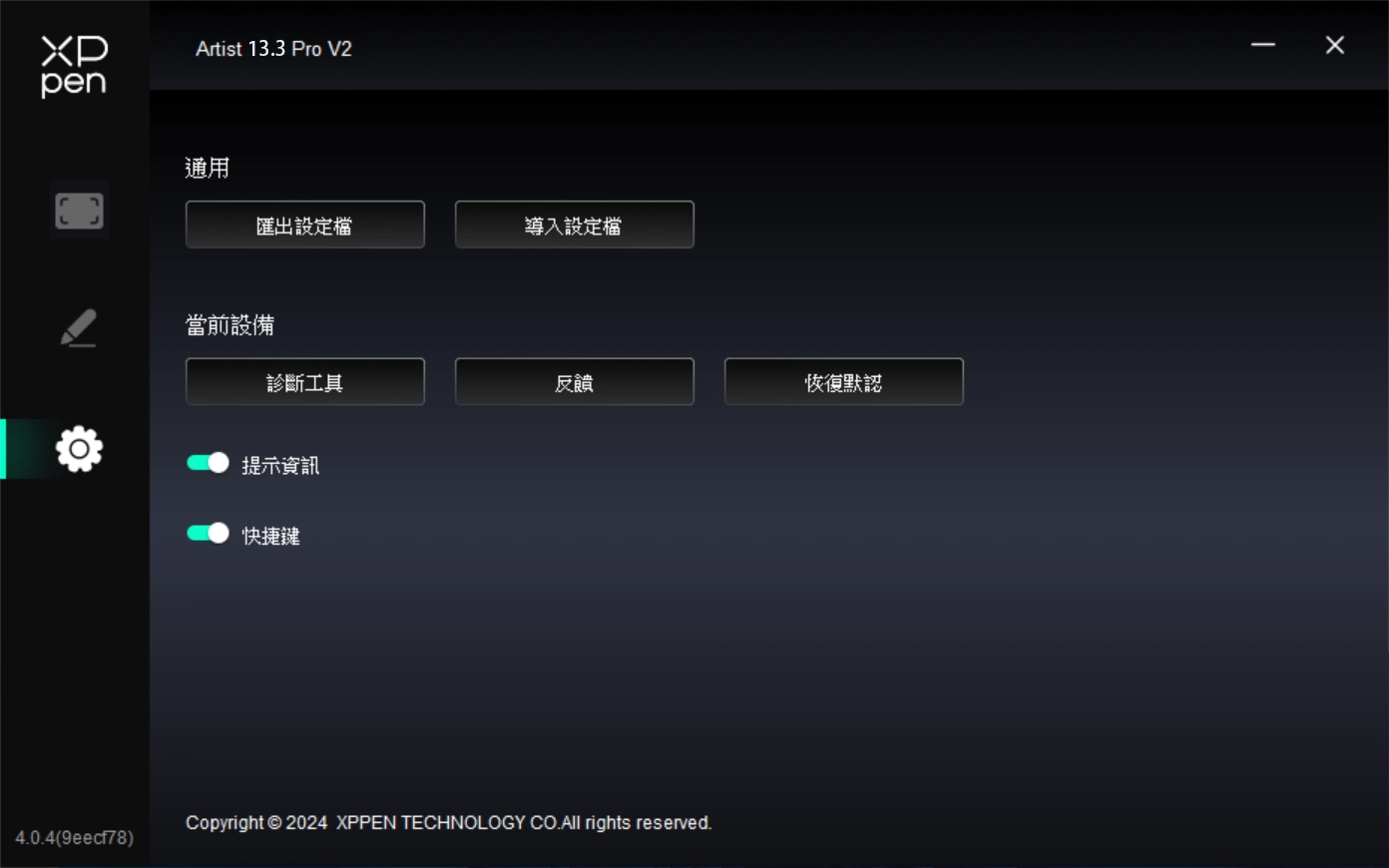

驅動設置

1、通用

導入&匯出設定檔

將設定好的功能通過導入&匯出配置的方式來讀取或儲存其設定值。

該功能僅支持相同的操作系統下使用。

2、當前設備

診斷工具

在驅動使用過程中出現問題時，可使用診斷工具。

反饋

如果您在使用驅動的過程中有任何問題或建議，可通過此頁面反饋給我們。

提示資訊

關閉後，當按下按鍵時，熒幕下方將不會顯示按鍵提示。

快速鍵

關閉後，將禁用設備所有按鍵的功能。

a)Windows

在開始菜單中打開[設置]→[應用]→[應用和功能],找到“Pentablet”單擊選擇“卸載”,按提示進行操作。

b)Mac

在[前往]→ [應用程序]找到XPPen，單擊“UninstallPenTablet”，並按提示進行操作。

c)Linux

Deb：在命令行中輸入sudo dpkg -r XPPenLinux 後執行命令；

Rpm：在命令行中輸入sudo rpm -e XPPenLinux 後執行命令;

Tar.gz:請先解壓,在命令行窗口輸入sudo後，拖動uninstall.sh到其中再執行命令。

1.繪圖顯示器無顯示或黑屏。

1) 請確認電源是否已連接好；

2) 請檢查連接線是否正確；

3) 請檢查電源指示燈是否為藍色，如沒有請檢查連接線並重新開機；

4) 如信號不穩定，請檢查連接線接口是否穩定。

2.計算機無法識別設備。

1)檢查您計算機使用的USB端口是否正常工作，如不正常，請使用其他USB端口。

3.數位筆不起作用。

1)確保您使用的是設備原裝的數位筆；

2)確保驅動程序安裝正確，並檢查驅動程序的筆設置是否正常。

4.繪圖軟體無法感知筆壓，但光標可以移動。

1)檢查繪圖軟體是否支持筆壓；

2)從XPPen網站下載最新的驅動程序安裝文件，並檢查驅動程序中的筆壓是否正常；

3)安裝驅動程序前，請關閉殺毒軟體和圖形軟體；

4)安裝前請卸載其他繪圖顯示器的驅動程序；

5)安裝完成後，重新啓動計算機；

6)如果驅動程序中的筆壓正常（Windows：確保驅動程序的筆設置中啓用了Windows Ink），請運行繪圖軟體並再次測試。

5.光標偏移。

1)確認驅動的映射；

2)使用驅動程序校準筆。

6.繪畫出現延遲卡頓。

1)檢查電腦配置（CPU&GPU）是否符合所安裝畫圖軟體的推薦配置要求，並根據畫圖軟體官網發佈的FAQ通過設置優化相關功能。
